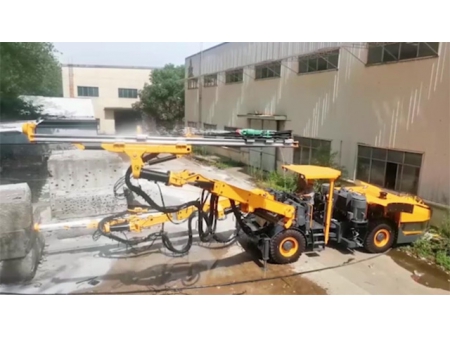

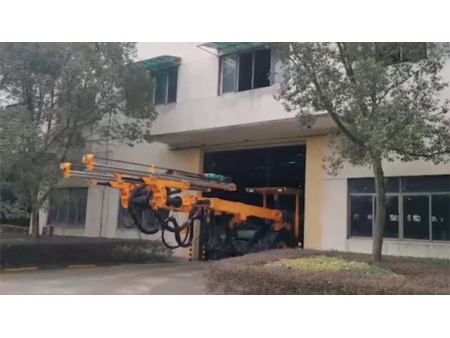

Equipo de perforación frontal KJ422, Jumbo para perforación frontal
Solicite un presupuesto
Equipo de perforación frontal de dos plumas/brazos

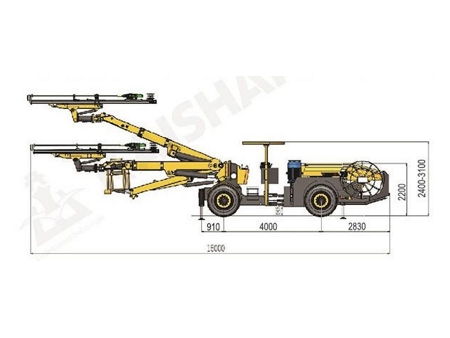

- Dimensiones (L×An×Al): 15000×2550×2400/3100mm
- Peso: Aprox. 28000kg
- Máx. gradeabilidad: 25%(14°)
- Rango de sección transversal: 16-95m²
El equipo de perforación frontal KJ422 cuenta con gradeabilidad de 25% siendo de gran efectividad en el trabajo para minería y túneles. Este equipo de perforación subterránea es un jumbo para perforación frontal con dos plumas o brazos, diseñado para perforar barrenos verticales, inclinados y horizontales, voladura y bulonaje en proyectos de minería y túneles. Este equipo de perforación es adecuado para secciones transversales subterráneas que van desde 16m² a 95m².
VideoDimensiones y peso | ||||
Longitud | 15000mm | |||
Ancho | 2550mm | |||
Altura | 2400/3100mm | |||
Peso | Approx. 28000kg | |||
Velocidad de desplazamiento en terreno llano | 10km/h | |||
Gradeabilidad máxima | 25%(14°) | |||
Protección de seguridad | ||||
Nivel de ruido | < 100dB(A) | |||
Techo de seguridad de elevación | Cumple con los requisitos de FOPS y ROPS | |||
Sistema de aire y agua | ||||
Compresor de aire | 1×JN11 | Consumo de aceite de lubricación | 2×180-250g/h | |
Capacidad del compresor de aire | 1.55m³/min | |||
Presión | 8bar | Bomba de agua | 1×CRI10-22 | |
Dispositivo de lubricación de vástago | Electronic pulse lubrication pump | Potencia | 7.5kW | |
Consumo de aire de lubricación | 2×0.3m³/min | Capacidad de la bomba de agua | 10m³/h | |
Chasis | ||||
Motor diesel | Cummins QSB5.9-C160 119kW/2200rpm | Frenado de desplazamiento | Freno tipo húmedo | |
Purificación de gases de escape | Catalizador de escape | Frenado de estacionamiento | Freno mecánico | |
Sistema de accionamiento | Convertidor de par hidráulico caja de cambios | Tanque de combustible | 120L | |
Sistema de perforación | ||||
Taladro de roca (drifter) | 2×HC95LM | |||
Potencia de impacto | 21kW | |||
Flujo de impacto | 100-120L/min | |||
Presión de impacto | 180-200bar | |||
Frecuencia de impacto | 54-62Hz | |||
Par | 764Nm | |||
Rotación de la viga | 360° | |||
Extensión de alimentación | 1600mm | |||
Modelo de pluma de perforación | K50 | |||
Forma de la pluma de perforación | Paralelismo automático | |||
Extensión de la pluma | 2500mm | |||
Cesta del operador (opcional) | Máx. 300kg | |||
Unidad de potencia hidráulica eléctrica | ||||
Motor | 2×75kW Motor 3-fases | |||
Impacto/alimentación/posicionamiento | Bomba de pistón axial de desplazamiento variable | |||
Rotación | Bomba de engranajes | |||
Finura del filtro | 10µ | |||
Depósito de aceite hidráulico | 400L | |||
Enfriador hidráulico | Enfriador de aire | |||
Voltaje de trabajo | 380V | |||
Frecuencia | 50Hz | |||
Método de inicio | Star/delta | |||
Carrete de cable | 1×CRC1016 | |||
Longitud del cableado del carrete | 100m |
