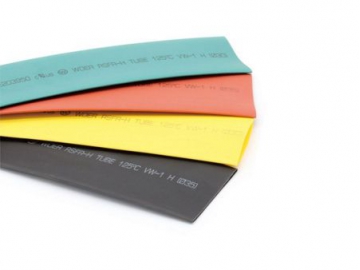

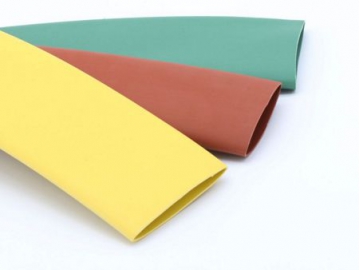

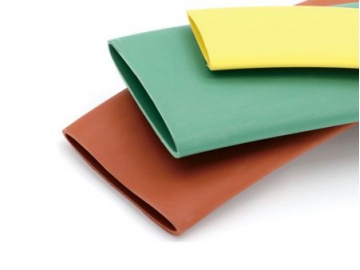

Tubo Termoretráctil, de Pared Simple WMPG
Modelo: WMPG
Tubo aislante termorretráctil para barras colectoras
El tubo de tremocontraible modelo WMPG tienen una pared simple fabricado con poliolefina reticulada. Es adecuado para utilizarse con barras colectoras de cobre o aluminio de los cuadros eléctricos y las subestaciones, ya que proporciona aislamiento y protección contra los cortocircuitos y fugas eléctricas. Ofrecemos tubos termoretráctiles en una amplia gama de colores para así satisfacer los requerimientos de nuestros clientes.
Características
- Relación de contracción: 2:1
- Fabricado con poliolefina reticulada
- Aislamiento y protección de barras colectoras en subestaciones
- Cumple con la normativa RoHS
- Temperatura de retracción: comienza a 70℃, y se recupera completamente a 125℃
- Diponible en colores: amarillo, rojo, verde, azul, negro
- Aislamiento de barras
- Protección contra cortocircuitos y fugas eléctricas causadas por pequeños animales
- Reducción de la distancia entre barras
- Distinción del color de las barras colectoras
Propiedades | Método de pruebas | Rendimiento estpadr |
Resistencia a la tracción (MPa) | GB/T1040 | ≥8 |
Alargamiento a la rotura (%) | GB/T1040 | ≥300 |
Resistencia a la tracción tras el envejecimiento (MPa) | GB/T1040, GB/T7141 | ≥6.4 (130℃, 168hr) |
Alargamiento a la rotura tras el envejecimiento (%) | GB/T1040, GB/T7141 | ≥100 (130℃, 168hr) |
Dureza (Shore A) | GB 2411 | ≤90 |
Resistencia dieléctrica (kV/mm) | IEC 60243 | ≥25 |
Resistividad volumétrica (Ω.cm) | IEC 60093 | ≥1×10 |
Constante dieléctrica | IEC 60250 | ≤3.0 |
Contracción longitudinal | ASTM-D-2671 | ≤10% |
Excentricidad | ASTM-D-2671 | ≤30%(10kV); ≤50%(35kV) |
Absorción de agua (%) | ISO 62 | ≤0.5 |
Inflamabilidad (índice de oxígeno) | ISO 4589 | ≥28 |
Tubo termorretráctil de pared simple serie WMPG de 1kV
Código de pedido | Ancho de barras (Cuadrado) (mm) | En su forma inicial (mm) | Después de contracción (mm) | Embalaje estándar (m/rollo) | ||
Diá. interior (Min) | Espesor de pared | Diá. interior (Máx.) | Espesor de pared | |||
1kV WMPG 30/15 | 30 | 31.5±1.0 | 0.50±0.15 | ≤15 | 0.95±0.15 | 50 |
1kV WMPG 35/18 | 35 | 36.5±1.5 | 0.50±0.15 | ≤18 | 1.00±0.15 | 50 |
1kV WMPG 40/20 | 40 | 41.5±1.5 | 0.55±0.15 | ≤20 | 1.00±0.15 | 50 |
1kV WMPG 45/23 | 45 | 46.5±1.5 | 0.55±0.15 | ≤23 | 1.00±0.15 | 25 |
1kV WMPG 50/25 | 50 | 51.0±2.0 | 0.55±0.15 | ≤25 | 1.00±0.15 | 25 |
1kV WMPG 60/30 | 60 | 60.0±3.0 | 0.60±0.20 | ≤30 | 1.30±0.20 | 25 |
1kV WMPG 65/33× | 60 | 65.0±3.0 | 0.60±0.20 | ≤33 | 1.30±0.20 | 25 |
1kV WMPG 70/35 | 70 | 70.0±3.0 | 0.65±0.20 | ≤35 | 1.30±0.20 | 25 |
1kV WMPG 75/38× | 75 | 75.0±3.0 | 0.65±0.20 | ≤38 | 1.30±0.20 | 25 |
1kV WMPG 80/40 | 80/100 | 80.0±3.0 | 0.65±0.20 | ≤40 | 1.46±0.20 | 25 |
1kV WMPG 85/43× | 80/100 | 85.0±3.0 | 0.65±0.20 | ≤43 | 1.46±0.20 | 25 |
1kV WMPG 90/45 | 100 | 90.0±4.0 | 0.65±0.20 | ≤45 | 1.46±0.20 | 25 |
1kV WMPG 100/50 | 100/120 | 100.0±4.0 | 0.65±0.20 | ≤50 | 1.46±0.20 | 25 |
1kV WMPG 120/60 | 150 | 120.0±4.0 | 0.65±0.20 | ≤60 | 1.46±0.20 | 25 |
1kV WMPG 150/75 | 180 | 150.0±4.0 | 0.65±0.20 | ≤75 | 1.46±0.20 | 25 |
1kV WMPG 180/90 | MAX | 180.0±4.0 | 0.65±0.20 | ≤90 | 1.46±0.20 | 25 |
1kV WMPG 210/105× | MAX | 210.0±4.0 | 0.65±0.20 | ≤105 | 1.46±0.20 | 25 |
1kV WMPG 230/115× | MAX | 230.0±4.0 | 0.65±0.20 | ≤115 | 1.46±0.20 | 25 |
1kV WMPG 250/125× | MAX | 250.0±5.0 | 0.65±0.20 | ≤125 | 1.46±0.20 | 25 |
1kV WMPG 300/150× | MAX | 300.0±5.0 | 0.65±0.20 | ≤150 | 1.46±0.20 | 25 |
Tubo termorretráctil de pared simple serie WMPG de 10kV
Código de pedido | Ancho de barras (Cuadrado) (mm) | En su forma inicial (mm) | Después de contracción (mm) | Embalaje estándar (m/rollo) | ||
Diá. Interior (Min) | Espesor de pared | Diá. interior (Max) | Espesor de pared | |||
10kV WMPG 15/8 | 15/12 | 15.0±0.8 | 1.20±0.30 | ≤8 | 2.10±0.30 | 25 |
10kV WMPG 20/10 | 20/15 | 20.0±0.8 | 1.20±0.30 | ≤10 | 2.10±0.30 | 25 |
10kV WMPG 25/12 | 25/18 | 25.0±0.8 | 1.20±0.30 | ≤12 | 2.10±0.30 | 25 |
10kV WMPG 30/15 | 30/20 | 30.0±0.8 | 1.20±0.30 | ≤15 | 2.10±0.30 | 25 |
10kV WMPG 40/20 | 40/30 | 40.0±1.0 | 1.20±0.30 | ≤20 | 2.30±0.30 | 25 |
10kV WMPG 50/25 | 50/35 | 50.0±2.0 | 1.20±0.30 | ≤25 | 2.30±0.30 | 25 |
10kV WMPG 60/30 | 60/45 | 60.0±3.0 | 1.20±0.30 | ≤30 | 2.30±0.30 | 25 |
10kV WMPG 65/33× | 65/45 | 65.0±3.0 | 1.20±0.30 | ≤33 | 2.30±0.30 | 25 |
10kV WMPG 70/35 | 70/50 | 70.0±3.0 | 1.20±0.30 | ≤35 | 2.30±0.30 | 25 |
10kV WMPG 75/38× | 75/50 | 75.0±3.0 | 1.20±0.30 | ≤38 | 2.30±0.30 | 25 |
10kV WMPG 80/40 | 80/55 | 80.0±3.0 | 1.20±0.30 | ≤40 | 2.30±0.30 | 25 |
10kV WMPG 85/43× | 80/65 | 85.0±3.0 | 1.20±0.30 | ≤43 | 2.40±0.30 | 25 |
10kV WMPG 100/50 | 100/75 | 100.0±4.0 | 1.20±0.30 | ≤50 | 2.40±0.30 | 25 |
10kV WMPG 120/60 | 120/85 | 120.0±4.0 | 1.20±0.30 | ≤60 | 2.40±0.30 | 25 |
10kV WMPG 150/75 | 150/105 | 150.0±4.0 | 1.20±0.30 | ≤75 | 2.40±0.30 | 25 |
10kV WMPG 180/90 | 180/120 | 180.0±5.0 | 1.20±0.30 | ≤90 | 2.40±0.30 | 25 |
10kV WMPG 210/105× | 210/140 | 210.0±5.0 | 1.20±0.30 | ≤105 | 2.40±0.30 | 20 |
10kV WMPG 230/115 | 230/150 | 230.0±5.0 | 1.20±0.40 | ≤115 | 2.40±0.30 | 20 |
10kV WMPG 250/125× | 250/180 | 250.0±5.0 | 1.20±0.40 | ≤125 | 2.40±0.30 | 20 |
10kV WMPG 300/150× | 300/210 | 300.0±5.0 | 1.20±0.40 | ≤150 | 2.40±0.30 | 15 |
Tubo termorretráctil de pared simple serie WMPG de 20kV
Código de pedido | Ancho de barras (Cuadrado) (mm) | En su forma inicial (mm) | Después de contracción (mm) | Embalaje estándar (m/rollo) | ||
Diá. Interior (Min) | Espesor de pared | Diá. interior (Max) | Espesor de pared | |||
20kV WMPG 15/8 | 15/12 | 15.0±0.8 | 1.30±0.30 | ≤8 | 2.50±0.20 | 25 |
20kV WMPG 20/10 | 20/15 | 20.0±0.8 | 1.30±0.30 | ≤10 | 2.50±0.20 | 25 |
20kV WMPG 25/13 | 25/18 | 25.0±0.8 | 1.30±0.30 | ≤13 | 2.50±0.20 | 25 |
20kV WMPG 30/15 | 30/20 | 30.0±0.8 | 1.30±0.30 | ≤15 | 2.50±0.20 | 25 |
20kV WMPG 40/20 | 40/30 | 40.0±1.0 | 1.40±0.40 | ≤20 | 2.80±0.30 | 25 |
20kV WMPG 50/25 | 50/35 | 50.0±2.0 | 1.40±0.40 | ≤25 | 2.80±0.30 | 25 |
20kV WMPG 60/30 | 60/45 | 60.0±3.0 | 1.40±0.40 | ≤30 | 2.80±0.30 | 25 |
20kV WMPG 65/33× | 65/45 | 65.0±3.0 | 1.40±0.40 | ≤33 | 2.80±0.30 | 25 |
20kV WMPG 70/35 | 70/50 | 70.0±3.0 | 1.40±0.40 | ≤35 | 2.80±0.30 | 25 |
10kV WMPG 75/38 | 75/50 | 75.0±3.0 | 1.40±0.40 | ≤38 | 2.80±0.30 | 25 |
20kV WMPG 80/40 | 80/55 | 80.0±3.0 | 1.40±0.40 | ≤40 | 2.80±0.30 | 25 |
20kV WMPG 85/43× | 80/65 | 85.0±3.0 | 1.40±0.40 | ≤43 | 2.80±0.30 | 25 |
20kV WMPG 100/50 | 100/75 | 100.0±4.0 | 1.40±0.40 | ≤50 | 2.80±0.30 | 25 |
20kV WMPG 120/60 | 120/85 | 120.0±4.0 | 1.40±0.40 | ≤60 | 2.80±0.30 | 25 |
20kV WMPG 150/75 | 150/105 | 150.0±4.0 | 1.40±0.40 | ≤75 | 2.80±0.30 | 25 |
20kV WMPG 180/90 | 180/120 | 180.0±5.0 | 1.40±0.40 | ≤90 | 2.80±0.30 | 25 |
20kV WMPG 210/105× | 210/140 | 210.0±5.0 | 1.40±0.40 | ≤105 | 2.80±0.30 | 20 |
20kV WMPG 230/115× | 230/150 | 230.0±5.0 | 1.40±0.40 | ≤115 | 2.80±0.30 | 20 |
Tubo termorretráctil de pared simple serie WMPG de 35kV
Código de pedido | Ancho de barras (Cuadrado) (mm) | En su forma inicial (mm) | Después de contracción (mm) | Embalaje estándar (m/rollo) | ||
Diá. Interior (Min) | Espesor de pared | Diá. interior (Max) | Espesor de pared | |||
35kV WMPG 30/15 | 30 | 30.0±1.0 | 1.90±0.50 | ≤15 | 4.00±0.30 | 15 |
35kV WMPG 35/18 | 30/40 | 35.0±1.0 | 1.90±0.50 | ≤18 | 4.00±0.30 | 15 |
35kV WMPG 40/20 | 40 | 40.0±1.0 | 1.90±0.50 | ≤20 | 4.00±0.30 | 15 |
35kV WMPG 50/25 | 50 | 50.0±2.0 | 1.90±0.50 | ≤25 | 4.00±0.30 | 15 |
35kV WMPG 60/30 | 60 | 60.0±2.0 | 1.90±0.50 | ≤30 | 4.00±0.30 | 15 |
35kV WMPG 65/33× | 60/70 | 65.0±2.0 | 1.90±0.50 | ≤33 | 4.00±0.30 | 15 |
35kV WMPG 70/35 | 70 | 70.0±2.0 | 1.90±0.50 | ≤35 | 4.00±0.30 | 15 |
35kV WMPG 75/38× | 70/80 | 75.0±2.0 | 1.90±0.50 | ≤38 | 4.00±0.30 | 15 |
35kV WMPG 80/40 | 80/100 | 80.0±4.0 | 1.90±0.50 | ≤40 | 4.00±0.30 | 15 |
35kV WMPG 100/50 | 100/120 | 100.0±4.0 | 1.90±0.50 | ≤50 | 4.00±0.30 | 15 |
35kV WMPG 120/60 | 150 | 120.0±4.0 | 1.90±0.50 | ≤60 | 4.00±0.30 | 15 |
35kV WMPG 150/75 | 180 | 150.0±4.0 | 1.90±0.50 | ≤75 | 4.00±0.30 | 15 |
35kV WMPG 180/90* | MAX | 180.0±5.0 | 1.90±0.50 | ≤90 | 4.00±0.30 | 15 |
35kV WMPG 210/105* | MAX | 210.0±5.0 | 1.90±0.50 | ≤105 | 4.00±0.30 | 15 |
35kV WMPG 230/115* | MAX | 230.0±5.0 | 1.90±0.50 | ≤115 | 4.00±0.30 | 15 |
35kV WMPG 250/125* | MAX | 250.0±5.0 | 1.90±0.50 | ≤125 | 4.00±0.30 | 15 |
35kV WMPG 300/150* | MAX | 300.0±5.0 | 1.90±0.50 | ≤150 | 4.00±0.30 | 15 |
Nota: Los códigos que tienen un * productos no estándar que no tenemos en stock
