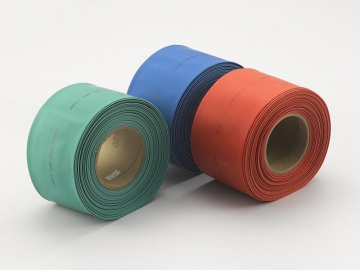

Tubo termoretráctil de pared fina 2:1

Aplicación

El tubo termoretrátil de pared sencilla está conformado con materiales EVA, que es una especie de poliolefina. Nuestros tubos termoretráctiles con ratio de contracción de 2:1 son libres de halógenos a diferencia de muchos productos aislantes en el mercado. Son la mejor opción en protección y aislamiento de cables eléctricos de electrodomésticos que no necesitan de propiedades ignífugas especiales.

Especificaciones

Temperaturade funcionamiento	-55℃ to +105℃
Temperaturamínima en que empieza a contraerse	Másde70℃
Temperaturamínima en que termina de contraerse	Másde105℃
Temperaturamínima en que se completa el efecto de termocontracción	105℃
Ratiode termocontracción	2:1
Normaambiental	RoHS
Material	EVA
Coloresestándar Rojo	translúcido,negro, blanco, Amarillo, verde, azul, etc., diez colores estándar en total.

Specification chart (1) Datos técnicos del Tubo termoretráctil de pared

Especificación(mm)	Tamañoantes de contraerse(mm)		Tamañodespués de contraerse(mm)		Paqueteestándar(Metro/ rollo)
Especificación(mm)	Diámetrointerno	Espesorde la pared	Diámetrointerno máximo	Espesorde la pared	Paqueteestándar(Metro/ rollo)
Φ0.8	1.1±0.2	0.18±0.05	0.5	0.33±0.10	400
Φ1.0	1.5±0.2	0.20±0.05	0.65	0.36±0.10	400
Φ1.5	2.0±0.2	0.20±0.05	0.85	0.36±0.10	400
Φ2.0	2.5±0.2	0.20±0.05	1	0.45±0.10	400
Φ2.5	3.0±0.2	0.20±0.05	1.3	0.45±0.10	400
Φ3.0	3.5±0.2	0.20±0.05	1.5	0.45±0.10	400
Φ3.5	4.0±0.2	0.23±0.05	1.8	0.45±0.10	400
Φ4.0	4.7±0.2	0.25±0.05	2	0.45±0.10	200
Φ4.5	5.0±0.2	0.28±0.05	2.3	0.56±0.10	200
Φ5.0	5.5±0.2	0.28±0.05	2.5	0.56±0.10	200
Φ5.5	6.0±0.2	0.28±0.05	2.8	0.56±0.10	200
Φ6.0	6.5±0.2	0.28±0.05	3	0.56±0.10	200
Φ7.0	7.5±0.3	0.30±0.05	3.5	0.56±0.10	100
Φ8.0	8.5±0.3	0.30±0.08	4	0.56±0.10	100
Φ9.0	9.5±0.3	0.30±0.08	4.5	0.56±0.10	100
Φ10	10.5±0.3	0.30±0.08	5	0.56±0.10	100
Φ11	11.5±0.3	0.30±0.08	5.5	0.56±0.10	100
Φ12	12.5±0.3	0.30±0.08	6	0.56±0.10	100
Φ 13	13.5±0.3	0.35±0.08	6.5	0.56±0.10	100
Φ14	14.5±0.3	0.35±0.10	7	0.70±0.10	100
Φ15	15.5±0.4	0.35±0.10	7.5	0.70±0.10	100
Φ16	16.5±0.4	0.35±0.10	8	0.70±0.10	100
Φ17	17.5±0.4	0.35±0.10	8.5	0.70±0.10	100
Φ18	19.0±0.5	0.35±0.10	9	0.70±0.10	100
Φ20	22.0±0.5	0.40±0.10	10	0.83±0.10	100
Φ22	24.0±0.5	0.40±0.12	11	0.83±0.15	50
Φ25	26.0±0.5	0.45±0.12	12.5	0.90±0.15	25
Φ28	29.0±0.5	0.45±0.12	14	0.90±0.15	25
Φ30	31.5±1.0	0.45±0.12	15	1_00±0.15	25
Φ35	36.5±1.0	0.45±0.12	17.5	1_00±0.15	25
Φ40	41.5±1.0	0.50±0.12	20	1.00±0.15	25
Φ45	46.5±1.0	0.50±0.15	22.5	1.00±0.20	25
Φ50	≥50	0.50±0.15	25	1.10±0.20	25
Φ60	≥60	0.50±0.15	30	1.10±0.15	25
Φ70	≥70	0.50±0.15	35	1.20±0.15	25
Φ80	≥80	0.50±0.15	40	1.30±0.20	25
Φ90	≥90	0.50±0.15	45	1.30±0.20	25
Φ100	≥100	0.50±0.15	50	1.30±0.20	25
Φ120	≥120	0.50±0.15	60	1.30±0.20	25
Φ150	≥150	0.50±0.15	75	1.30±0.20	25
Φ180	≥180	0.50±0.15	90	1.30±0.20	25

(2) Datos técnicos del tubo termoretráctil de pared delgada

Especificación (mm)	Tamañoantes de contraerse(mm)		Tamañodespués de contraerse(mm)		Paqueteestándar
Especificación (mm)	Diámetrointerno	Espesorde la pared	Paqueteestándar(Metro / rollo)	Espesorde la pared	Metro/ rollo
φ0.8B	1.10±0.10	0.13±0.05	≤0.50	0.20±0.10	400
φ1.0B	1.40±0.20	0.13±0.05	≤0.65	0.20±0.10	400
φ1.5B	1.90±0.20	0.13±0.05	≤0.85	0.20±0.10	400
φ2.0B	2.40±0.20	0.13±0.05	≤1.00	0.22±0.10	400
φ2.5B	2.90±0.20	0.13±0.05	≤1.30	0.25±0.10	400
φ3.0B	3.40±0.20	0.13±0.05	≤1.50	0.28±0.10	400
φ3.5B	3.90±0.20	0.13±0.05	≤1.80	0.28±0.10	200
φ4.0B	4.40±0.20	0.15±0.05	≤2.00	0.30±0.10	200
φ4.5B	4.90±0.20	0.15±0.05	≤2.30	0.30±0.10	200
φ5.0B	5.50±0.20	0.15±0.05	≤2.50	0.32±0.10	200
φ6.0B	6.50±0.20	0.15±0.05	≤3.00	0.32±0.10	200
φ7.0B	7.50±0.30	0.15±0.05	≤3.50	0.32±0.10	100
φ8.0B	8.50±0.30	0.15±0.05	≤4.00	0.32±0.10	100
φ9.0B	9.50±0.30	0.15±0.05	≤4.50	0.35±0.10	100
φ10B	10.50±0.30	0.15±0.05	≤5.00	0.35±0.10	100
φ11B	11.50±0.30	0.18±0.05	≤5.50	0.40±0.10	100
φ12B	12.50±0.30	0.20±0.05	≤6.00	0.40±0.10	100
φ13B	13.50±0.30	0.20±0.05	≤6.50	0.40±0.10	100
φ14B	14.50±0.30	0.20±0.05	≤7.00	0.40±0.10	100
φ15B	15.50±0.40	0.20±0.05	≤7.50	0.40±0.10	100
φ16B	16.50±0.40	0.22±0.05	≤8.00	0.40±0.10	100
φ17B	17.50±0.40	0.22±0.05	≤8.50	0.40±0.10	100
φ18B	18.50±0.40	0.22±0.05	≤9.00	0.42±0.10	100
φ20B	20.50±0.50	0.25±0.05	≤10.0	0.45±0.10	100
φ22B	22.50±0.50	0.25±0.05	≤11.0	0.45±0.10	50
φ25B	25.50±0.50	0.25±0.05	≤12.5	0.45±0.10	25
φ28B	28.50±0.50	0.30±0.08	≤14.0	0.45±0.10	25

Datos técnicos del adhesivo termofusible

Propiedad	Índice	Métodode prueba
Fuerzatensil	Másde10.4MPa	ASTM D 2671
Elongaciónde ruptura	Másde 200%	ASTM D 2671
Cambiolongitudinal	-5%~+5%	ASTM D 2671
Resistenciade tensión(Voltajenominal 600V)	Nohay disrupción dentro de 1 minuto por debajo de 2500V
Resistividadvolumétrica	Másde1014Ω=cm	IEC 60093
